O mască de sudură cu întunecare automată trebuie aleasă în funcție de procedeul de sudare, curentul utilizat, frecvența lucrărilor și condițiile reale din atelier sau șantier. Intervalul DIN, viteza de comutare și dimensiunea vizorului sunt importante, dar nu trebuie analizate separat de clasa optică, numărul și poziția senzorilor, confortul suspensiei și disponibilitatea consumabilelor.
O mască bine aleasă protejează ochii și fața împotriva radiației optice, stropilor și particulelor produse în timpul sudării. În același timp, permite operatorului să poziționeze electrodul sau pistoletul fără să ridice masca înaintea fiecărei aprinderi a arcului.
Pentru sudorii care execută numeroase puncte, cordoane scurte sau lucrări în poziții dificile, vizibilitatea continuă poate reduce întreruperile, repoziționările și pornirile incorecte ale cordonului. Alegerea nu trebuie făcută însă numai după preț sau după afirmația comercială „automată”.
Pe scurt
- Alege intervalul DIN în funcție de procedeul de sudare și curentul utilizat.
- Pentru TIG la amperaj redus verifică explicit sensibilitatea filtrului la arcuri de intensitate mică.
- Clasa optică 1/1/1/1 indică performanțe foarte bune conform clasificării utilizate de EN 379.
- Mai mulți senzori pot reduce riscul ca arcul să fie mascat de piesă, însă poziția lor este la fel de importantă.
- Funcțiile sensitivity și delay trebuie reglate pentru operațiunea reală.
- Modul de polizare trebuie dezactivat înainte de reluarea sudării.
- Protecția respiratorie și controlul fumului de sudură se stabilesc separat.
Ce vei afla din acest ghid
- cum funcționează filtrul cu întunecare automată;
- ce interval DIN este potrivit pentru diferite procedee;
- ce rol au senzorii, sensibilitatea și întârzierea;
- cum interpretezi clasa optică 1/1/1/1;
- ce standarde și marcaje trebuie verificate;
- cum alegi măștile pentru un atelier sau o echipă de sudori.

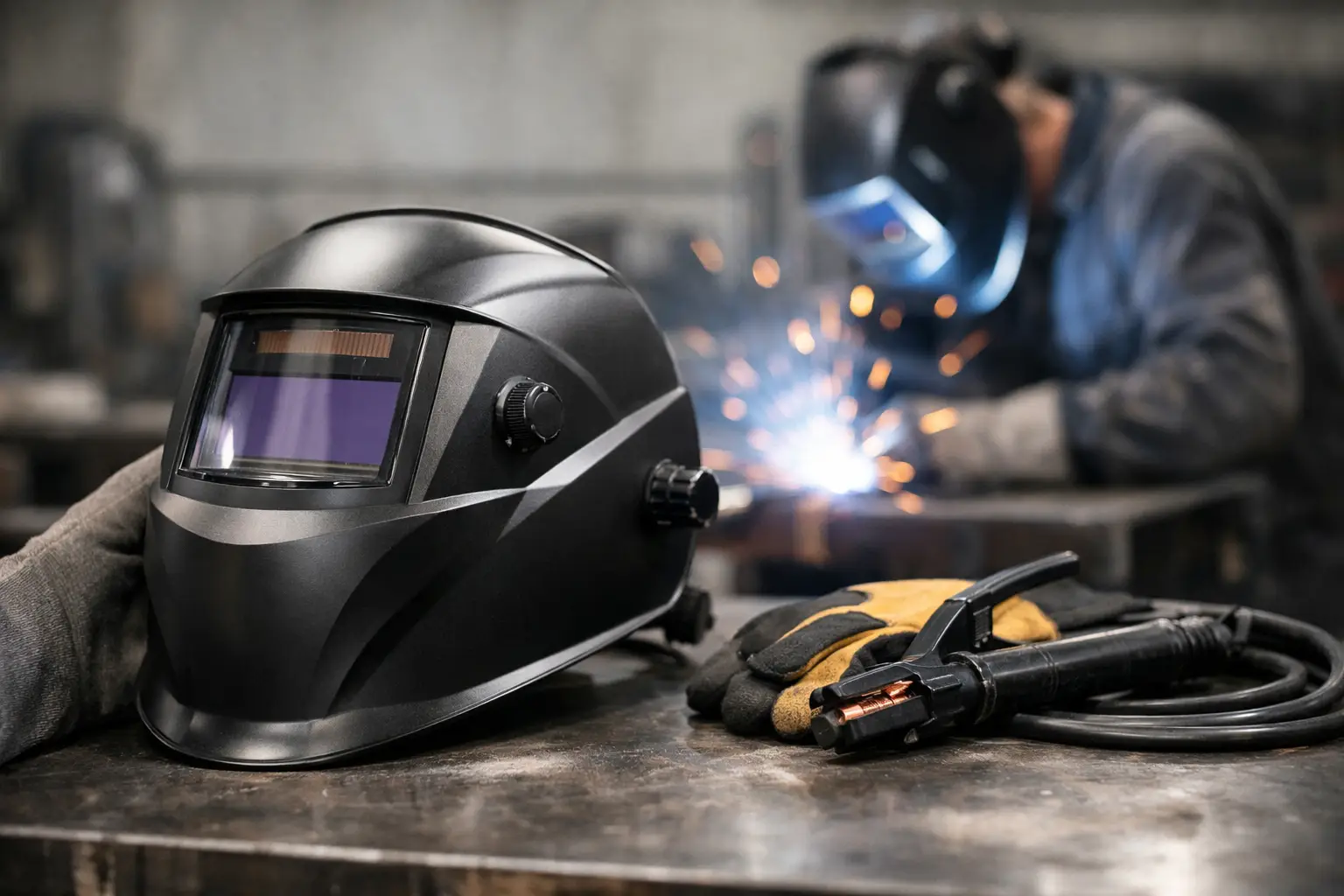

Cum funcționează o mască de sudură cu întunecare automată
Filtrul cu întunecare automată, numit și filtru fotosensibil sau ADF, rămâne într-o stare deschisă înainte de aprinderea arcului. Când senzorii detectează arcul electric, filtrul trece automat la nuanța întunecată selectată.
Operatorul poate vedea piesa, rostul și poziția electrodului sau a pistoletului înainte de sudare. După stingerea arcului, filtrul revine la starea deschisă după intervalul stabilit prin funcția de întârziere.
În cazul unui echipament certificat, protecția împotriva radiației ultraviolete și infraroșii trebuie să fie asigurată conform domeniului declarat de producător. Totuși, masca nu trebuie utilizată dacă filtrul este fisurat, nu comută corect sau nu poate fi verificat înainte de lucru.
| Element | Rol | Ce trebuie verificat |
|---|---|---|
| Filtru automat ADF | Comută între starea deschisă și nuanța de sudare | Interval DIN, timp de comutare și clase optice |
| Senzori de arc | Detectează aprinderea arcului | Număr, poziționare și comportament în poziții dificile |
| Carcasă | Protejează fața împotriva stropilor și particulelor | Domeniul de protecție și rezistența declarată |
| Lentilă exterioară | Protejează filtrul automat împotriva stropilor și zgârieturilor | Stare, claritate și disponibilitatea pieselor de schimb |
| Suspensie | Menține masca stabilă pe cap | Reglaje, distribuția greutății și compatibilitatea cu alte EIP |
Nu continua lucrul cu un filtru care nu comută corect
Dacă filtrul nu se întunecă la testare, comută intermitent sau revine necontrolat în starea deschisă, masca trebuie scoasă din utilizare până la identificarea și remedierea cauzei.
Cum alegi intervalul DIN după procedeul de sudare
Numărul DIN indică gradul de întunecare al filtrului. Cu cât valoarea este mai mare, cu atât filtrul permite trecerea unei cantități mai mici de lumină vizibilă.
Nuanța corectă depinde de procedeul de sudare, intensitatea curentului, materialul, diametrul electrodului și vizibilitatea directă asupra arcului. Un filtru prea deschis produce disconfort și expunere inutilă la lumină intensă. Un filtru prea întunecat împiedică observarea băii de metal și poate reduce controlul cordonului.
| Procedeu | Ce trebuie urmărit | Configurație utilă |
|---|---|---|
| MMA / electrod învelit | Curentul de sudare și diametrul electrodului | Interval reglabil care acoperă valorile recomandate pentru curentul utilizat |
| MIG/MAG | Curentul, materialul și frecvența aprinderilor | DIN reglabil, senzori bine poziționați și întârziere ajustabilă |
| TIG | Capacitatea filtrului de a detecta arcul la amperaj redus | Sensibilitate reglabilă și compatibilitate declarată pentru TIG low amp |
| Sudură în puncte | Numărul mare de aprinderi și opriri | Comutare rapidă și delay scurt sau reglabil |
| Tăiere cu plasmă | Curentul și domeniul declarat de producător | Interval DIN care include nuanțele mai deschise necesare aplicației |
| Polizare | Protecția la impact și dezactivarea întunecării | Mod grind numai dacă masca este adecvată și pentru riscul mecanic |
O mască cu reglaj DIN 9–13 acoperă numeroase aplicații uzuale de sudare cu arc. Pentru TIG la amperaje foarte reduse, tăiere cu plasmă sau alte operațiuni care necesită nuanțe mai deschise, poate fi util un interval extins, de exemplu DIN 5–13, dacă produsul este declarat pentru respectivele procedee.
Valorile DIN nu se aleg după preferință
Reglajul trebuie corelat cu tabelul producătorului, procedeul de sudare și curentul utilizat. Se poate porni de la o nuanță mai întunecată și se poate reduce treptat până când zona de lucru devine vizibilă, fără coborârea sub nivelul minim recomandat.
Recomandarea ProtectStore
Dacă în atelier sunt utilizate mai multe procedee, nu selecta masca numai după valoarea DIN maximă. Verifică și limita inferioară, sensibilitatea la TIG cu amperaj redus, modul de tăiere și posibilitatea reglării separate a funcțiilor sensitivity și delay.
Senzorii, timpul de reacție, sensibilitatea și întârzierea
Timpul de comutare
Timpul de comutare arată cât de repede trece filtrul din starea deschisă în starea întunecată după detectarea arcului. Pentru lucrările cu multe aprinderi succesive, o comutare rapidă poate reduce disconfortul ocular.
Valorile trebuie comparate în aceleași condiții de temperatură. Performanța unor filtre poate fi influențată de temperaturile scăzute, motiv pentru care este importantă verificarea intervalului de utilizare declarat de producător.
Numărul și poziționarea senzorilor
Senzorii trebuie să aibă o vizibilitate suficientă asupra arcului. În lucrările de colț, în spații înguste sau în spatele unor componente, piesa poate obtura unul dintre senzori.
Un număr mai mare de senzori poate îmbunătăți detectarea în astfel de poziții, dar nu garantează singur performanța. Contează sensibilitatea electronicii, amplasarea senzorilor și comportamentul filtrului la procedeul utilizat.
Reglajul sensibilității
Sensibilitatea stabilește cât de puternic trebuie să fie semnalul luminos pentru activarea filtrului. O sensibilitate ridicată este utilă la TIG cu amperaj redus, dar poate produce declanșări nedorite într-un atelier cu mai multe posturi de sudare.
O sensibilitate prea redusă poate face ca filtrul să nu detecteze stabil un arc slab sau parțial obturat. Reglajul trebuie testat în poziția reală de lucru, înainte de începerea operațiunii.
Funcția delay
Delay stabilește cât timp rămâne filtrul întunecat după stingerea arcului. Pentru sudarea la curenți ridicați și băi de metal foarte luminoase poate fi utilă o întârziere mai lungă. Pentru punctare și cordoane scurte, o revenire mai rapidă poate susține ritmul de lucru.
| Situație | Reglaj orientativ | Ce trebuie urmărit |
|---|---|---|
| TIG la amperaj redus | Sensibilitate mai ridicată | Filtrul trebuie să rămână stabil în starea întunecată |
| Atelier cu mai mulți sudori | Sensibilitate ajustată pentru postul propriu | Evitarea declanșării de la arcurile vecine |
| Sudură la curent ridicat | Delay mai lung | Protecție față de luminozitatea reziduală |
| Punctare repetitivă | Delay mai scurt | Vizibilitate rapidă între puncte |
| Sudură în colț sau spațiu îngust | Sensibilitate testată în poziția reală | Prevenirea obturării tuturor senzorilor |
Atenție la modul grind
În modul de polizare, întunecarea automată este de regulă dezactivată. Dacă operatorul începe sudarea fără să dezactiveze modul grind, filtrul poate rămâne în starea deschisă. Verificarea modului activ trebuie inclusă în controlul efectuat înaintea fiecărei lucrări.
Clasa optică, câmpul vizual și redarea culorilor
Calitatea filtrului influențează claritatea imaginii, uniformitatea întunecării și confortul în utilizarea îndelungată. În clasificarea întâlnită la filtrele certificate conform EN 379 sunt utilizate patru valori.
| Poziție | Criteriu | Ce influențează |
|---|---|---|
| Prima valoare | Clasa optică | Claritatea și nivelul distorsiunilor imaginii |
| A doua valoare | Difuzia luminii | Aspectul încețoșat produs de imperfecțiunile filtrului |
| A treia valoare | Variația transmisiei luminoase | Uniformitatea nuanței pe suprafața filtrului |
| A patra valoare | Dependența de unghi | Modificarea nuanței când operatorul privește oblic |
Valoarea 1 reprezintă cea mai bună clasă din această clasificare. Un filtru marcat 1/1/1/1 oferă performanțe foarte bune pentru toate cele patru criterii, fiind avantajos pentru lucrări de precizie și utilizare profesională îndelungată.
Câmpul vizual
Un vizor mare permite observarea băii de metal, rostului și zonei din jur fără mișcări ample ale capului. Este util la structuri metalice, montaj, suduri lungi și lucrări în care operatorul trebuie să urmărească mai multe repere.
Dimensiunea nu trebuie însă evaluată izolat. Un vizor mare poate crește greutatea și costul lentilelor de protecție. Echilibrul pe cap și distribuția greutății sunt mai importante decât o diferență redusă de suprafață vizibilă.
Tehnologia de redare naturală a culorilor
Unele filtre sunt proiectate pentru a oferi o redare mai naturală a culorilor în starea deschisă și în timpul sudării. Acest lucru poate ajuta operatorul să diferențieze mai ușor piesa, rostul, marcajele și baia de metal.
Termeni comerciali precum „true color”, „natural color” sau „real color” nu reprezintă singuri o clasă standardizată identică între producători. Performanța trebuie evaluată împreună cu clasa optică și specificațiile filtrului.
Exemplu practic
Pentru un operator care sudează ocazional profile simple, un vizor standard poate fi suficient. Pentru un sudor care execută zilnic cordoane fine, în mai multe poziții, o clasă optică superioară, un câmp vizual mai mare și o suspensie bine echilibrată pot reduce oboseala și repoziționările.
Standarde, protecție și compatibilitate cu celelalte EIP
Masca trebuie să fie destinată sudării și să aibă marcaje și documentație care corespund domeniului de utilizare. Standardul internațional ISO 16321-2 stabilește cerințe suplimentare pentru echipamentele de protecție a ochilor și feței utilizate la sudare și procedee conexe.
În documentația produselor existente pe piață pot apărea și standardele EN 175 pentru echipamentele de protecție a ochilor și feței la sudare, respectiv EN 379 pentru filtrele automate. Nu compara produsele numai după numărul standardului; verifică certificarea concretă, marcajele filtrului și instrucțiunile producătorului.
Masca de sudură nu înlocuiește:
- mănușile de sudură adecvate procedeului;
- îmbrăcămintea de protecție pentru sudare;
- încălțămintea de protecție potrivită riscului;
- protecția auditivă, dacă nivelul de zgomot o impune;
- controlul fumului prin extracție locală și ventilare;
- protecția respiratorie stabilită prin evaluarea riscului.
Masca protejează ochii și fața, nu plămânii
Carcasa unei măști standard nu asigură automat protecție respiratorie împotriva fumului de sudură. Dacă evaluarea riscului impune protecție respiratorie, trebuie selectată o semimască compatibilă sau un sistem integrat cu aer filtrat ori alimentat.
Compatibilitatea cu semimasca respiratorie
O semimască poate ocupa spațiul dintre nas, bărbie și carcasa măștii de sudură. Ansamblul trebuie testat pentru a verifica dacă masca de sudură se închide complet, iar semimasca respiratorie își păstrează etanșarea.
Compatibilitatea cu casca de protecție
Pentru șantiere sau structuri industriale unde există și risc de lovire ori cădere a obiectelor, poate fi necesar un sistem de sudură compatibil cu o cască de protecție. O mască de sudură obișnuită nu trebuie considerată automat înlocuitor pentru casca industrială.
Polizarea și curățarea cordonului
Scânteile și particulele rezultate la polizare reprezintă un risc mecanic diferit de radiația arcului. Modul grind indică funcționarea filtrului, dar nu confirmă singur că întregul ansamblu oferă protecția la impact necesară. Verifică domeniul declarat al măștii.
Verificarea, întreținerea și depozitarea măștii
Masca trebuie verificată înainte de fiecare schimb și după orice impact, cădere sau comportament neobișnuit al filtrului.
Verificare înainte de utilizare
- Carcasa nu este fisurată, deformată sau perforată.
- Lentila exterioară este curată și nu are zgârieturi care limitează vizibilitatea.
- Lentila interioară este montată și în stare bună.
- Senzorii sunt curați și nu sunt acoperiți de praf sau stropi.
- Filtrul trece corect în starea întunecată la testare.
- Intervalul DIN este reglat pentru procedeul utilizat.
- Sensitivity și delay sunt adaptate operațiunii.
- Modul grind nu este activ înainte de sudare.
- Suspensia menține masca stabilă fără strângere excesivă.
- Bateria are suficientă energie, dacă modelul permite verificarea acesteia.
Alimentarea filtrului
Filtrele automate pot utiliza baterii înlocuibile, baterii interne, celule solare sau o combinație între acestea. Celula solară nu înseamnă întotdeauna că filtrul poate funcționa fără baterie; arhitectura diferă între modele.
Pentru un atelier este utilă alegerea unor modele cu baterii ușor disponibile și cu indicator de nivel redus, dacă activitatea este frecventă. Bateriile de schimb trebuie depozitate în condiții adecvate și înlocuite conform instrucțiunilor producătorului.
Înlocuirea lentilelor de protecție
Lentilele exterioare și interioare protejează filtrul fotosensibil. Ele sunt consumabile și trebuie schimbate atunci când stropii, zgârieturile sau depunerile reduc vizibilitatea.
Utilizarea măștii fără lentilele de protecție prevăzute de producător poate deteriora permanent filtrul și poate compromite protecția.
Curățarea și depozitarea
Curățarea se efectuează conform instrucțiunilor producătorului, fără solvenți care pot deteriora carcasa, garniturile sau suprafața filtrului. Senzorii și vizorul se curăță cu materiale care nu zgârie.
Masca se păstrează într-un spațiu uscat, curat și ferit de lovituri, temperaturi extreme și expunere directă la soare. Nu trebuie lăsată cu vizorul în jos pe bancul de lucru sau sub alte echipamente.
Nu repara improvizat filtrul automat
Filtrul fotosensibil nu se desface, nu se lipește și nu se modifică. Se folosesc numai lentile, suspensii, baterii și piese de schimb compatibile cu modelul respectiv.
Cum alegi măștile de sudură pentru o echipă
Pentru dotarea unui atelier, comparația nu trebuie limitată la prețul unei singure măști. Costul total include lentilele de protecție, bateriile, suspensiile, piesele de schimb, timpul de instruire și disponibilitatea consumabilelor.
O structură eficientă poate include mai multe niveluri de echipare:
| Nivel de utilizare | Aplicații | Caracteristici prioritare |
|---|---|---|
| Ocazional | Reparații scurte și lucrări rare | Conformitate, reglaj DIN adecvat și consumabile disponibile |
| Generalist | MMA, MIG/MAG și lucrări recurente | DIN variabil, sensitivity, delay și suspensie reglabilă |
| Profesional intensiv | Sudare zilnică și cordoane repetate | Clasă optică superioară, câmp vizual mare și distribuție bună a greutății |
| TIG și precizie | Amperaje reduse și lucrări fine | Sensibilitate ridicată, detectare stabilă și redare clară a culorilor |
| Sisteme integrate | Sudare cu fum, praf sau cerințe suplimentare | Compatibilitate cu protecția respiratorie, casca și protecția auditivă |
Standardizează consumabilele, nu riscurile
Utilizarea unui număr restrâns de modele poate simplifica aprovizionarea și instruirea. Totuși, aceeași mască nu trebuie impusă tuturor operatorilor dacă procedeele, intensitatea lucrului și cerințele de compatibilitate sunt diferite.
Testează masca împreună cu utilizatorii
Înaintea unei comenzi recurente, masca trebuie purtată și testată în condiții reale. Sudorii pot identifica rapid probleme precum dezechilibrul, reglajul dificil, pătrunderea luminii din spate, presiunea suspensiei sau interferența cu semimasca respiratorie.
Costul real al unei măști de sudură
Un model ieftin pentru care nu mai sunt disponibile lentile exterioare sau suspensii poate deveni mai costisitor decât o mască profesională cu piese de schimb disponibile. Pentru achizițiile B2B, verifică prețul și continuitatea întregului sistem.
Checklist înainte de comandă
- Ce procedee de sudare sunt utilizate?
- Care este intervalul curenților de lucru?
- Este necesară detectarea TIG la amperaj redus?
- Ce interval DIN acoperă toate aplicațiile?
- Câți senzori are filtrul și unde sunt poziționați?
- Sunt reglabile sensitivity și delay?
- Care este clasa optică a filtrului?
- Masca este compatibilă cu celelalte EIP?
- Sunt disponibile lentile, baterii și suspensii de schimb?
- A fost testată de utilizatorii reali?
Pe ProtectStore poți consulta categoria de măști de protecție pentru sudură, inclusiv modelul OTW-AUTOSHIELD cu filtru automat DIN 9–13. Pentru echiparea completă a postului poți verifica și gama de mănuși pentru sudură.
Întrebări frecvente despre măștile de sudură automate
Ce înseamnă DIN 9–13 la o mască de sudură?
Înseamnă că nivelul de întunecare poate fi reglat între nuanțele DIN 9 și DIN 13. Valoarea trebuie aleasă în funcție de procedeul de sudare, curent și recomandările producătorului.
Este potrivită o mască DIN 9–13 pentru TIG?
Poate fi potrivită pentru numeroase lucrări TIG, dar trebuie verificată sensibilitatea filtrului la amperajul minim utilizat. Pentru TIG la curenți foarte reduși este necesar un filtru declarat explicit pentru această aplicație.
Ce înseamnă clasa optică 1/1/1/1?
Cele patru valori descriu claritatea optică, difuzia luminii, uniformitatea nuanței și dependența de unghi. Valoarea 1 reprezintă cea mai bună clasă pentru fiecare criteriu în clasificarea EN 379.
Sunt mai buni patru senzori decât doi?
Patru senzori pot reduce riscul ca toți detectorii să fie obturați de piesă, dar numărul nu este singurul criteriu. Sensibilitatea, poziționarea și calitatea filtrului influențează comportamentul real.
Ce este funcția delay?
Delay stabilește cât timp rămâne filtrul întunecat după stingerea arcului. O întârziere mai mare poate fi utilă la curenți ridicați, iar una mai scurtă la punctare și operațiuni rapide.
Ce este funcția sensitivity?
Sensitivity reglează nivelul de lumină necesar pentru activarea filtrului. Un reglaj ridicat ajută la detectarea arcurilor slabe, dar poate face ca filtrul să reacționeze la sudarea efectuată în apropiere.
Pot folosi modul grind pentru polizare?
Da, dacă masca este declarată și pentru această utilizare și oferă protecția mecanică necesară. Modul grind trebuie dezactivat obligatoriu înainte de reluarea sudării.
Masca automată protejează dacă bateria este descărcată?
Comportamentul depinde de construcția filtrului. Nu presupune că celula solară compensează automat o baterie descărcată. Masca trebuie testată înainte de lucru și utilizată numai dacă funcționează conform instrucțiunilor.
Când trebuie schimbată lentila exterioară?
Lentila se schimbă când este fisurată, deformată, acoperită cu stropi sau zgâriată suficient de mult încât reduce vizibilitatea. Nu trebuie îndepărtată și continuată utilizarea fără protecția filtrului.
Masca de sudură protejează împotriva fumului?
O mască standard protejează în principal ochii și fața. Controlul fumului necesită extracție, ventilare și, dacă evaluarea riscului o impune, protecție respiratorie compatibilă.
Alegerea unei măști de sudură cu întunecare automată trebuie să pornească de la procedeul și curentul utilizat, nu de la numărul funcțiilor din prezentarea comercială. Intervalul DIN, detectarea stabilă a arcului, clasa optică și confortul trebuie evaluate împreună.
Pentru utilizare profesională, verifică și costul consumabilelor, compatibilitatea cu celelalte echipamente și comportamentul măștii în pozițiile reale de sudare. O probă practică înaintea standardizării poate preveni achiziția unui model incomod sau nepotrivit procedeelor folosite de echipă.
